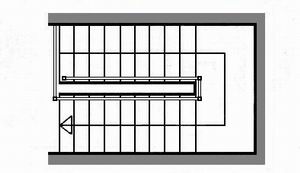

П-образные лестницы

Как правило встраиваются в эркеры или специально выделенные под размещение лестниц шахты, соединяющие этажи. Эта конструкция традиционна и немногим отличается от стандартных маршевых лестниц с площадками. Её главное отличие может быть только в том, что повороты конструктивно решаются так же, как в Г-образных лестницах, а именно через забежные ступени.

При конструировании П-образной лестницы важно правильно рассчитать поворотный узел, т.к. ограждение в проекции сверху не может пересекаться!

Поэтому поворот ограждения осуществляется либо через фитинг и столб — схема 1, либо через два столба — схема 2.

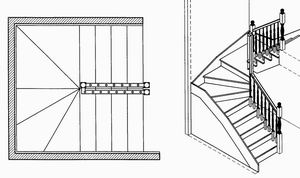

Схема 1

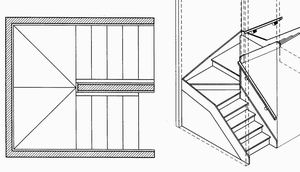

Схема 2

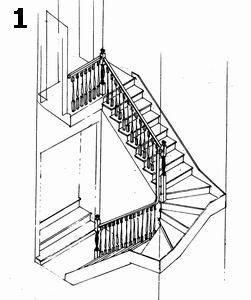

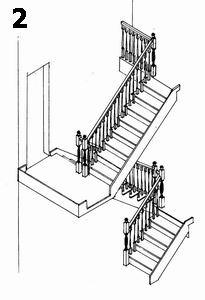

Варианты поворотов ограждения на П-образной лестнице:

Чертежи из архивов компаний MIZO и Taney;
Фотографии из каталогов компаний Flin, MIZO, Taney, Coffman.
